12864KZK

LCDtype&colonr(类型及颜色):FSTN/STN/可选,黄底黑字
ViiewAngle(视角):6.0
Dimensions(外形尺寸):93.0*70.0*13.5mm
Controller Ic(控制芯片):ST7920
产品特点:本产品采用ST7920内置中文字库控制芯片,可进行多语言文字编写,支持字符、文字、点、线、圆、矩形等多种图形显示。...
0

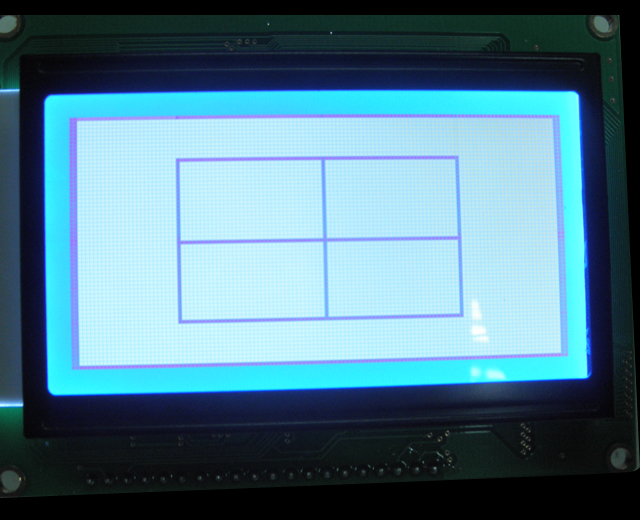

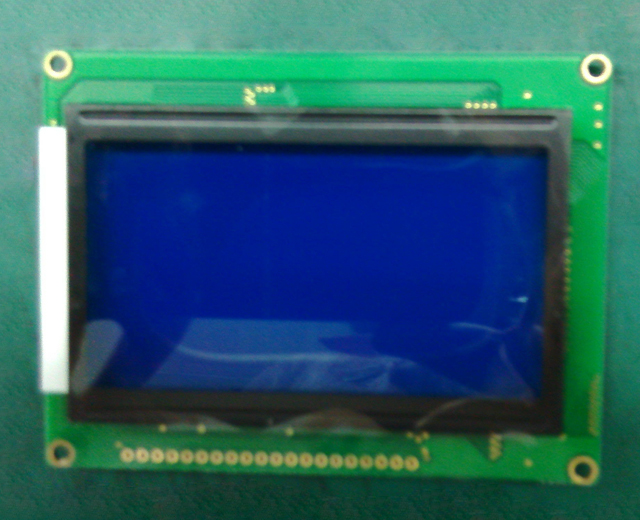

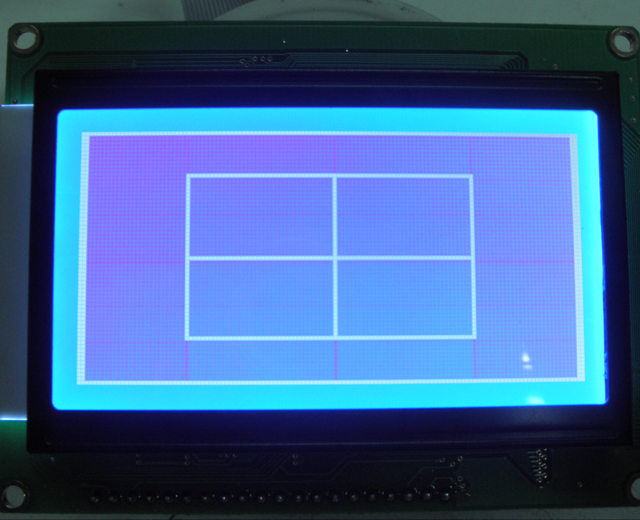

图片展示
产品描述

并口模式如下:

第1脚:VSS为地电源

第2脚:VDD接5V正电源

第3脚:V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高

第4脚:RS为寄存器选择,高电平时选择数据寄存器、低电平时选择指令寄存器。

第5脚:R/W 当R/W和E都为高电平时,数据被读到DB0~DB7;当R/W为低电平,E从高电平变为低电平,DB0~DB7的数据被写到IR或DR寄存器。

第6脚:E 使能信号

第7~14脚:DB0~DB7 为8位双向数据线。

第15脚:PSB 并行/串行选择。当PSB为高电平时是并行模式;当PSB为低电平时,是串行模式。如果您的液晶屏第15脚是CS1,请点击这里

第16脚:NC 空脚。如果您的液晶屏第16脚是CS2,请点击这里

第17脚:/RESET复位脚。低电平有郊。

第18脚:VOUT  LCD驱动电压输出端,可不接。

第19脚:A 背光灯电源正极,接+5V。

第20脚:K 背光灯电源负极,接地。

I

串口模式如下:

第1脚:VSS为地电源

第2脚:VDD接5V正电源

第3脚:V0为液晶显示器对比度调整端,接正电源时对比度最弱,接地电源时对比度最高

第4脚:CS 片选信号,高电平有效。

第5脚:SID  串行数据输入端。

第6脚:CLK 串行同步时钟。

第15脚:PSB 并行/串行选择。当PSB为高电平时是并行模式;当PSB为低电平时,是串行模式。

第17脚:/RESET复位脚。低电平有郊。

第19脚:A 背光灯电源正极,接+5V。

第20脚:K 背光灯电源负极,接地。

I

 尺寸图如下:
